■【初心者向け】ASSYのススメ② (だいせん スロ54・ワサフ8000)

今回、KATOの10系夜行急行「だいせん」7両基本セット(10-1449)の中からスロ54とワサフ8000のみを単体購入(ASSY購入)したので、ASSYの開封・組立て等をレビューします。(各画像クリックで拡大)

※当記事は初心者向けなので、ベテラン先輩方はスルーして下さい。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

1、ASSYとは?

まずASSYとは簡単に言えば車両パーツの事です。アッセン、又はアッシーと読みます。(assemblyアッセンブリーの略語。いくつかの部品を組み上げたコンポーネンツです。)

購入方法については、「【Nゲージ初心者向け】車両セットの単品のみ購入する方法~ASSY購入のススメ~①」コチラに記しましたので参照して下さい。



今回購入したスロ54のASSYです。

客車の場合は「ボディ」「床下セット」「台車」3つのASSYで1両分のパーツ1式となります。

パーツなのでビニール袋に入った簡易包装です。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

品番は、5241-2Aスロ54 2037だいせんボディ(税別1,200円)、5241-1Cスロ54「大雪」床下セット(税別300円)、

5135-4Dオハ47「能登」台車TR23(税別450円)となります。

開封してみます。「ボディ」ASSYは、文字通り車体本体のパーツ1式です。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

貫通幌、窓ガラスパーツも組込み済みです。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ
KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ
KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

スロ54の場合は、ベンチレーターは屋根一体モールド、クーラーは別パーツが組込み済みとなっています。

「床下セット」ASSYは、床下器具を含む車台パーツです。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ
KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

「床下」とありますが、勿論床上の車内のイス・内装壁を含みます。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

床下器具が一体モールドされた車台部です。

台車取付け部には室内灯用の集電端子も組込み済みです。

「台車」ASSYは、台車に車輪・集電端子・カプラー(連結器)が組込み済みです。客車セットの場合は、カプラーはKATOカプラー N JP Bタイプの場合が多い様です。このBタイプの台車はアーノルドカプラーに交換出来ないので注意が必要です。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

2、組立て

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

各ASSYパーツには組立て説明書はありませんが、組立てはとても簡単です。

まずボディに床下をパチッとはめ込みます。

ボディと床下には向きがあるので、逆向きにならない様に注意します。もっとも逆向きにはめられない様に、床下とボディの先端の形状(矢印)がわざと変えてあります。素晴らしいっ!!(笑)。

テールランプがある場合は、ランプをボディの開口部に入れてからはめ込みます。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ
KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

次に台車を付属のネジで取り付けるだけです。(勿論、初めに台車を床下セットに付けてからボディにはめてもOKです。)

完成です。ものの数分で組み上がると思います。単品発売されている客車との違いは、前述の通りカプラーがアーノルドではない事ぐらいでしょうか。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

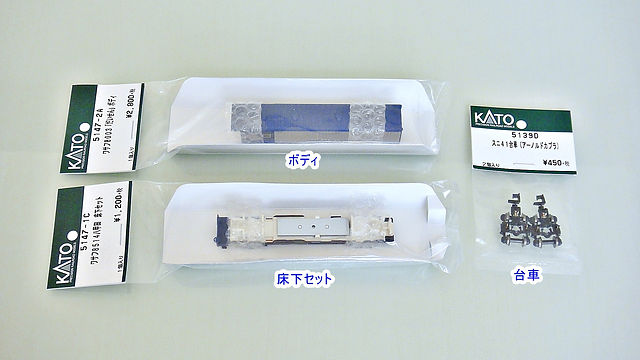

こちらはワサフ8000のASSYです。やはり、「ボディ」「床下セット」「台車」3つのASSYで1両分のパーツとなります。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

5147-2Aワサフ8003 「だいせん」 ボディ(税別2,800円)、5147-1Cワサフ8514八甲田床下セット(税別1,200円)、

5139Dスニ41台車(税別450円)

「ボディ」ASSYを開封しました。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ
KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

窓パーツと扉パーツ(銀色部分)が組込み済みです。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

「床下セット」ASSYです。

床下器具と一体化された車台、室内パーツ、ウエイト、テールライトユニットが組込み済みです。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

集電端子とテールライト用のon/offスイッチ板も組込み済みです。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

台車ASSYです。

KATOの中でもちょっと変わったカプラーポケットです。カプラーポケット内にピンが立っています。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

この台車はアーノルドなので、別売のナハフ11かもめナックルカプラー(Z05-1376)に交換します。交換は加工無しで行えます。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

3つのASSYを組立ててみます。

まず、ボディと床下セットをパチッとはめ込みます。

次に台車を車体に付けて完成です。台車はスナップ式なのでパチッとはめるだけです。

ナハフ11かもめナックルカプラーの突出量はご覧の通りでgoodです。連結時の車間は両端とも約4mm程度になります。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ
KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

完成です。カッコイイですね。こちらも数分で組み上がります。余談ですがワサフ8000は大昔のKATOのカタログに単品発売予定として掲載された事がありますが、一向にその気配はありません(笑)。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

3、まとめ

ASSYとはどうゆう物か、又その組立ての簡単さをご紹介しました。

客車1両分に必要なASSYは…

「ボディ」ASSY…車体(屋根、クーラー、窓ガラス、貫通幌等のパーツを組込み済み)

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

「床下セット」ASSY…車台(床下器具、室内壁・イス等内装、集電端子、

   テールライト点灯仕様はライトユニット、集電シュー、スイッチ板を組込み済み)

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

「台車」ASSY…台車(車輪、集電端子、カプラーを組込み済み)

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

…の3つで一式となります。

始めのうちはASSYパーツの購入には不安があるかもしれませんが、上記の通り組立てはとても簡単でボディ・床下セット・台車の3つをパチパチとはめるだけ、ものの数分で完成します。私の様なN初心者でも簡単に出来ました。

元々車両は、ユーザーが自分で室内灯の組み入れやカプラーの交換をする事を前提に、簡単に組立て・分解が出来る様に作られています。又、完成品の製造効率を高める為にも簡単に間違えなく組み上がる様に設計されています。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

ASSYで購入するメリットは言うまでもなくセット品の中から好きな車両だけを単品で入手できる事です。デメリットは欲しい時に買えない事でしょうか。(確実に入手するには予約を推奨します。)是非、ASSY購入にチャレンジ(?)してみて下さい。この記事が参考になれば幸いです。

KATO, ASSY, アッシー, アッセン, 単品購入, セット品, ワサフ8000, スロ54, 10系夜行急行「だいせん」7両基本セット(10-1449), カトー,  5241-2A スロ54 2037だいせんボディ、5147-2Aワサフ8003 「だいせん」 ボディ

2018年2月記載(カトー)
